說說臥式CNC加工中心的結構以及特點

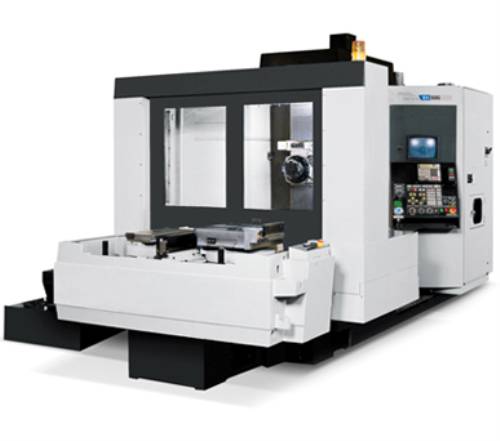

　　主軸為平行狀態的加工中心就叫做臥式加工中心，一般情況下臥式加工中心都有3-5個運動坐標軸，常見的臥式加工中心都是三個直線運動軸加一個回轉運動坐標軸，臥式加工中心的工作臺大多數為正方形，它可以對工件一次夾裝能完成工件的各個側面的加工。剛剛所說的是臥式加工中心的基本結構，那么臥式加工中心如何進行結構分類呢?它的結構分類方法有多樣，有主軸箱位置分類的有：主軸箱正掛和主軸箱側掛這兩種;按立柱分類的有：固定立柱和動立柱這兩種;按機床形狀分類的有：正T和倒T兩種;按Z軸給進分類的有：Z軸工作臺進給，Z軸立柱進給，Z軸滑枕進給三種;而在業內都是按立柱來分類，小編今天就來介紹按立柱分類的結構吧。剛剛已經說了立柱分類有兩種，分別是動立柱和固定立柱臥式加工中心，下面就來介紹其結構以及特點吧。

　　固定立柱類型的臥式加工中心就三種，立柱固定，主軸箱做Y向運動，工作臺做Z、X運動是一種，主軸箱做Y、Z向運動，工作臺做X向運動是一種;主軸箱做Y、X向運動，工作臺做Z向運動又是一種;這就是固定立柱臥式加工中心，此類結構的臥式加工中心具有結構剛性好、加工精度高、安裝調整方便等特點。

　　動立柱類型的臥式加工中心比較多，一共有三種，都是動立柱。工作臺固定，立柱做X向運動，主軸箱側掛做Z、Y向運動;工作臺做Z向運動，立柱做X向運動，主軸箱做Y向運動;工作臺做X運動，立柱做Z運動，主軸箱做Y向運動;這三種就是動立柱臥式加工中心。動立柱類臥式加工中心具有剛性高、負載能力大、適合重切削和粗加工。
